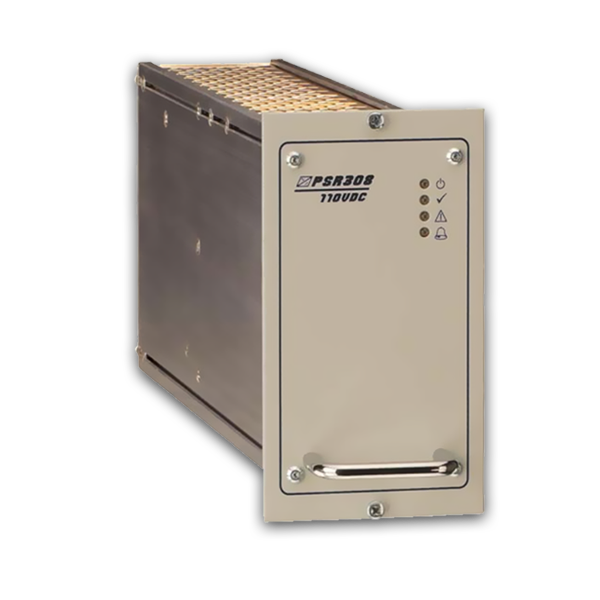

Stromversorgungsmodule der Baureihe PSR308 sind sehr kompakte Ladegleichrichter mit optimiertem Schaltungsprinzip und daraus resultierend hoher Leistungsdichte.
Aufgrund des modularen Konzeptes und der hohen Skalierbarkeit können die Stromversorgungsanlagen je nach aktuellem Leistungsbedarf mit zusätzlichen Modulen nachbestückt werden. Die Ladegleichrichter können während des Betriebes ausgetauscht werden (hot-plug-fähig). Die Geräte parametrieren sich über den systeminternen CAN-Kommunikationsbus und werden nach erfolgreicher Anmeldung an der Überwachungseinheit extern gesteuert und überwacht. Bei Ausfall der Busverbindung schalten die Module auf interne Defaultwerte (z.B. Erhaltungsladespannung) um und arbeiten parallel weiter. Dabei ist eine Stromaufteilung weiterhin gewährleistet.
Die Nennausgangsleistung pro Gerät beträgt 800W (600W bei Eingangsspannung <173V). In einem 19″-Baugruppenträger mit 4 Höheneinheiten (integrierter Lüftereinschub) können maximal sechs Module installiert werden.
• Einphasenmodul 1/6 x 19″, 3HE Einschubkassette
• Sinusförmiger Eingangsstrom durch PFC-Schaltkreis
• Eingangsüberspannungsschutz
• „Hot-plug“-fähige Einschubtechnik
• Weiter Eingangsspannungsbereich
• Großer Bereich verfügbarer Ausgangsspannungen
• Integrierte Entkopplung vom DC-Bus
• CAN-Bus-Schnittstelle
• Für Pb- und NiCd-Batterien geeignet

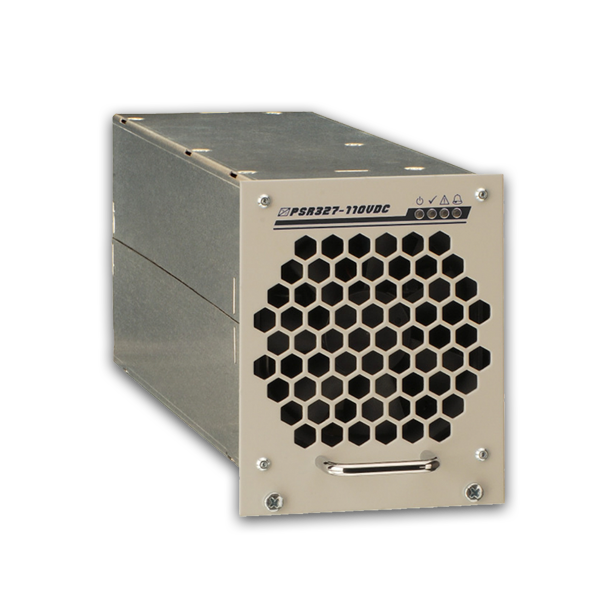

Stromversorgungsmodule der Baureihe PSR327 sind sehr kompakte Ladegleichrichter mit neuestem Schaltungsprinzip und daraus resultierend sehr hoher Leistungsdichte.
Aufgrund des modularen Konzeptes und der hohen Skalierbarkeit können die Stromversorgungsanlagen je nach aktuellem Leistungsbedarf mit zusätzlichen Modulen nachbestückt werden. Die Ladegleichrichter sind sehr einfach in der Handhabung und Inbetriebnahme und können während des Betriebes ausgetauscht werden (hot-plug-fähig).
Die Geräte parametrieren sich über den systeminternen CAN-Kommunikationsbus und werden nach erfolgreicher Anmeldung an der Überwachungseinheit extern gesteuert und überwacht. Bei Ausfall der Busverbindung schalten die Module auf interne Defaultwerte (z.B. Erhaltungsladespannung) um und arbeiten parallel weiter. In einem 19″-Baugruppenträger mit 3HE können maximal vier Module installiert werden. Die Lüfterdrehzahl ist temperaturgesteuert und wird ständig überwacht.
• Einphasenmodul 1/4 x 19″, 3HE Einschubkassette
• Sinusförmiger Eingangsstrom durch PFC-Schaltkreis
• Sehr hohe Leistungsdichte
• Eingangsüberspannungsschutz
• „Hot-plug“-fähige Einschubtechnik mit Backplane-Kontaktierung
• Temperaturgesteuerte Lüfterkühlung
• Großer Bereich verfügbarer Ausgangsspannungen
• Integrierte Entkopplung vom DC-Bus
• CAN-Bus-Schnittstelle
• tFür Pb- und NiCd-Batterien geeignet

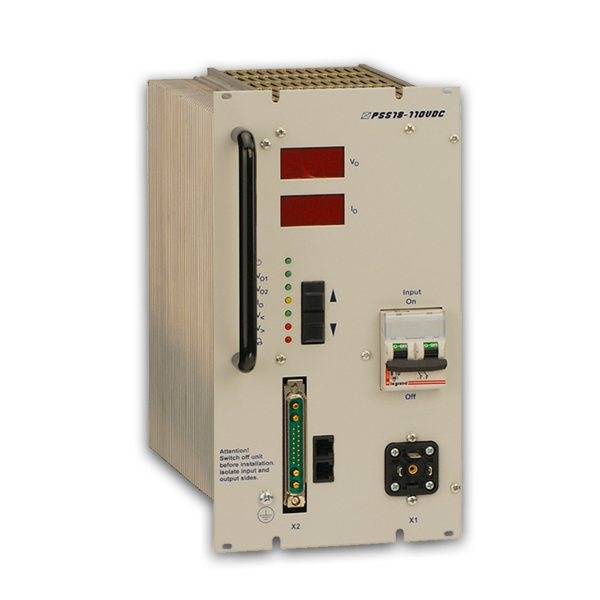

Gleichrichter der Serie PSS zeichnen sich durch den Einsatz modernster Schaltungstopologien kombiniert mit ausgereifter 19”-kompatibler Einschubmechanik aus.
Der Eingangsstrom ist sinusförmig geregelt (cos φ = 1). Ausgangsspannungsänderungen durch Lastwechsel oder Eingangsspannungsschwankungen werden innerhalb kürzester Zeit ausgeregelt. Der Ausgang ist durch eine Konstantstromregelung dauerkurzschlussfest. Alle Geräteparameter lassen sich benutzerfreundlich bei Anzeige des aktuellen Wertes im Digitaldisplay über die frontseitigen Tasten einstellen. Der interne Mikroprozessor überwacht und signalisiert den Zustand der Netzspannung, der Ausgangsparameter sowie der Gerätetemperatur.
Standardmäßig sind die Geräte mit einer CAN-Schnittstelle ausgestattet, über die die Kommunikation und Steuerung mittels unserer Steuer- und Überwachungseinheiten UPC4, UPC3 oder MU1000C erfolgen kann.
• Einphasenmodul 1/3 x 19″, 6HE Einschubmodul
• „Hot-plug“-fähige Einschubtechnik
• Konvektionskühlung
• Großer Bereich verfügbarer Ausgangsspannungen
• Digitalanzeige von Ausgangsspannung, Ausgangsstrom und Einstellparametern
• Frontseitige Steckverbinder
• CAN-Bus-Schnittstelle
• tTemperaturgeführte Ladespannungsregelung
Bei der Entwicklung der Stromversorgungsmodule der Serie PSR380 wurde besonders auf die hohe Flexibilität der Montage in Systemschränke, einfache Handhabung ohne hohen Inbetriebnahmeaufwand sowie leichte und schnelle Austauschbarkeit von Modulen während des Betriebes, Wert gelegt. So können die rückseitig kontaktierten Module während des Betriebs bei einem Defekt ausgetauscht bzw. bei Leistungserhöhung der Stromversorgung nachträglich in die vorgesehenen Leerplätze eingesetzt werden.
Ein Mikrokontroller in Verbindung mit den Anzeigedisplays und Einstelltasten ermöglicht es dem Anwender, Ausgangsparameter und Überwachungsschwellen direkt am Gerät einzustellen. Werden die Geräte in Verbindung mit einer DC-Kontrolleinheit (UPC3) betrieben, parametrieren sie sich über den systeminternen CAN-Kommunikationsbus und werden nach erfolgreicher Anmeldung an der Überwachungseinheit extern gesteuert und überwacht. Bei Ausfall der Busverbindung schalten die Module auf interne Defaultwerte (z.B. Erhaltungsladespannung) um und arbeiten parallel weiter.
Der PSR380 ist für den Anschluss an ein Dreiphasennetz ohne Neutralleiter vorgesehen.
• 19″, 3HE Einschub
• Dreiphasenmodul
• Hohe Leistungsdichte
• „Hot-plug“-fähige Einschubtechnik
• Temperaturgesteuerte Lüfterkühlung
• Digitalanzeige von Messwerten und Einstellparametern
• CAN-Bus-Schnittstelle
